出厂试验

产品出厂前试验针对的是每一台产品,所有产品都必须按照上述的国家标准及国际标准进行测试才能出厂。





1、电流互感器的出厂试验

  (1). 出线端子(极性)的检查,检查各一次或二次出线的标志是否符合减极性要求(这项可与误差试验同做)。

  (2). 一次绕阻对二次绕阻,一次绕阻对地,二次绕阻对地及阻间的绝缘电阻测量,应1000伏摇表测出的绝缘电阻大于100MΩ即可满足要求。

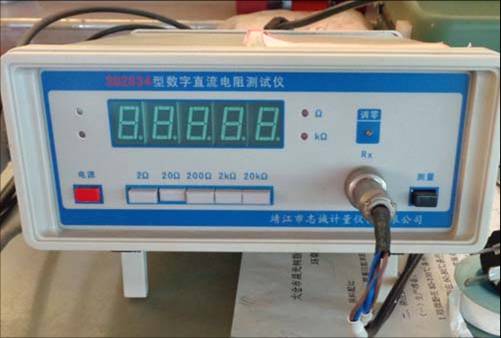

  (3). 二次绕阻直流电阻测量,这个数据主要是提供给用户在每年作预防性试验时的参考。

  (4). 一次绕阻工频耐压试验,二次绕阻工频耐压试验。




  这二项试验主要是检测浇注产品的绝缘是否满足国家标准的要求。

  (5). 局部放电测量

  这个项目主要是检测产品在国家标准规定的电压下,产品内部是否有放电,放电量的标准,国标对固体绝缘的要求。为在二个不同的电压下,视在放电量不大于20PC/50PC。

  (6). 伏安特性测量

  这个试验项目主要是检测电流互感器的保护绕阻(5P或10P级)能否满足准确限系数要求,例:10P20,200/5的电流互感器必须在二次通过5*20=100A的瞬间,互感器的复合误差不能大于10%,伏安特性是通过设计计算,采用间接法,在规定的电流下测出的电压必须满10P20的要求。

  (7). 匝间绝缘试验

  这个试验主要是验证互感器在开路状况下,匝间绝缘不能损坏,而且国标规定二次开足电压峰值不能超过4500伏,超过4500伏必须降低一次电流,维持在4500伏一分钟,匝间绝缘不能出现损坏。

  (8). 误差试验

  这项试验主要是检测互感器的精度等级是否达到要求,试验中采用高精度的标准电流互感器0.02S级与被试品0.2S级进行比对,在比对过程中,按照用户提供的被试品精度,容量(VA)的要求进行测试。





  在互感器校验仪中可直接按读出被试互感器的变比误差(f%)相位差δ(分)。测试从额定电流的1%-120%都必须满足标准要求。

  以上试验必须台台进行并做好出厂试验记录。

2、电压互感器的出厂试验

  (1). 出线端子(极性)的检查,检查的作用同电流互感器相同。

  (2). 一次绕阻对地,二次绕阻对地及阻间的绝缘电阻测定,测定的作用同电流互感器相同。

  (3). 一次绕阻和二次绕阻直流电阻测量,作用与电流互感器相同。

  (4). 一次绕阻和二次绕阻工频耐压试验,作用与电流互感器相同。

  (5). 感应耐压试验

  这项试验主要是考核电压互感器的匝间绝缘和带有梯度的半绝缘电压互感器不能进行工频耐压的试验。试验的电源采用三倍频150HZ电源,频率提高后,励磁电流减少,电压互感器的铁芯就不会饱和,可在额定电压几倍下进行激磁,使高压端达到标准要求规定的电压来进行感应耐压试验和匝间绝缘试验。

  (6). 局部放电测试,作用与电流互感器相同。

  (7). 励磁特性试验

  这个试验主要是测量出电压互感器的饱和点和拐点电势,试验从20%,50%,80%,100%,120%,150%,190%额定电压下进行。然后把在各点测出的电流数,电压数用座标画出来,就可找出互感器的拐点或饱和点,如果在190%额定电压下,找不出拐点或饱和点,证明这台互感器励磁特性很好,可把电压加到200%,220%,230%,250%,直到找出拐点为止。额定电压下百分比越高,证明产品的励磁性能很好,当线路中出现铁磁谐振时,电压互感器可承受过电压的能力强,不会烧坏互感器。

  (8). 误差试验,作用与电流互感器相同。

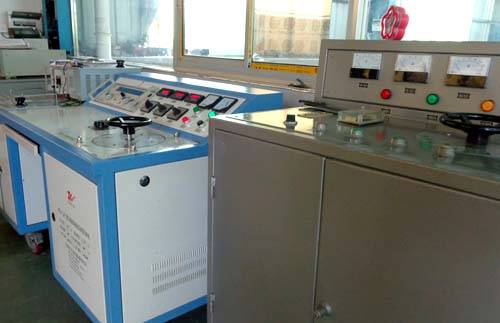

  为了满足出厂试验的要求,我公司淘汰了老设备,近三年来购进了全套的江苏靖江市计量仪器厂生产的HES-1S互感器试验台。这个试验台除具备误差试验外还具备CT伏安特性和PT励磁特性测试功能。

  为了满足电流互感器0.2S级和电压互感器0.1级、0.2级要求,我们购置了标准电流互感器0.02S级,精度大于测量级三个等级,完全满足测试要求,淘汰老设备,购置6-35KV组合标准电压互感器0.05级1台,满足电压互感器6-35KV系列产品0.1-0.2级测量要求。

  这些标准互感器,互感器校验仪,负载箱,局放仪等仪器仪表全部按照检定规程要求,按时送到湖南计量研究院,衡阳市计量检测中心进行周期检定。



  我公司认为,只要在设计上把关,工艺上把关,质量上把关,加上优良的工装模具和先进设备,检测设备,产品质量是完全可以控制好的。
